用途: 钢球脱接器是将抽油杆柱与抽油泵脱开的一种工具。 |
结构: 钢球脱接器主要由: 1、中心杆 2、防脱套 3、中心管 4、外滑套5、钢球 6、外弹簧 7、内弹簧 8、内滑套 9、接头等零部件组成。 |
工作原理: 进行解脱作业时,上提抽油杆柱,钢球脱接器带动柱塞上行,到达释放接头位置时,因防脱套外径大于释放接头内径,防脱套遇阻并带动外滑套相对中心管运动,直至钢球进入防脱套与中心管的环形空间,这时中心杆与中心管脱开完成脱接任务,同时内滑套在内弹簧的作用下上行,阻止钢球脱出并为下一次对接作业作好准备;进行对接作业时,下放抽油杆柱,中心杆下行经防脱套导引部分进入中心管,推动内滑套下行,到达钢球球心位置时,外弹簧推动外滑套将钢球推入中心杆环形槽空间完成对接,外滑套同时到位确保对接可靠。 |

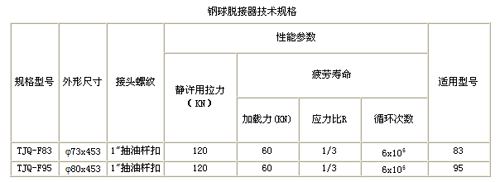

主要技术性能: |
